패키징
포장재 필름, 캐스트 필름, 블로운 필름 등에서 유연성, 투명성, 밀착감, 씰링 특성 개선을 검토할 수 있습니다. 실제 적용은 필름 구조, 두께, 사용 수지, 압출 조건에 따라 달라질 수 있습니다.
Propylene-based Elastomer
Overview
Vistamaxx™ Performance Polymers는 프로필렌(C₃)과 에틸렌(C₂)의 코폴리머로, ExxonMobil Chemical의 독자적인 Exxpol™ 메탈로센 촉매 기술로 중합된 반결정성(semi-crystalline) 열가소성 엘라스토머입니다.

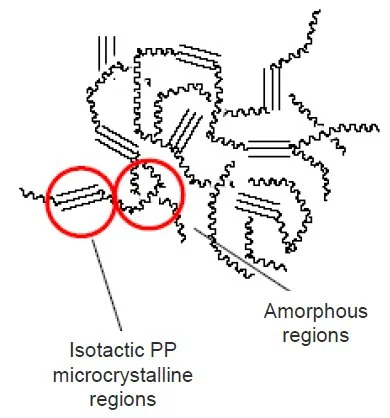

메탈로센 촉매 기술을 통해 아이소탁틱 PP 미세결정 영역이 비결정성 C₂-C₃ 세그먼트 사이에 균일하게 분산된 독특한 구조를 형성합니다. 이러한 구조로 인해 기존 폴리올레핀 소재(PP, PE)와 뛰어난 상용성을 유지하면서도 유연성, 탄성, 부드러운 촉감, 씰링성, 투명성 및 가공성을 동시에 개선할 수 있습니다.
일반 플라스틱 원료와 같이 펠렛 형태로 공급되며, 단독 사용보다는 기존 수지와 블렌딩하거나 컴파운딩하여 목표 물성에 맞게 설계하는 방식으로 주로 활용됩니다.
Vistamaxx™는 ExxonMobil의 독자적인 Exxpol™ 메탈로센 촉매 기술로 중합됩니다. 기존 Ziegler-Natta 촉매 대비 균일한 분자량 분포와 정밀한 코모노머(에틸렌) 분포 제어가 가능하여, Grade별로 물성 스펙트럼을 정교하게 설계할 수 있습니다.
Vistamaxx™는 높은 비결정성 영역을 가진 반결정성 폴리머입니다. 아이소탁틱 PP 결정 영역이 물리적 가교점 역할을 하여 탄성 회복력을 부여하고, 비결정성 EP 세그먼트가 유연성과 부드러운 촉감을 제공합니다.
Property Trends
Vistamaxx™는 에틸렌 함량이 높을수록 더 부드럽고 유연한 특성을 나타내며, 에틸렌 함량이 낮을수록 더 단단하고 내열성이 높은 특성을 보입니다.
| Ethylene Content증가 시 | Crystallinity결정성 | Density밀도 | Hardness경도 | Flexural Modulus굴곡 탄성률 | Vicat Softening Point비카트 연화점 |
|---|---|---|---|---|---|
| ↑ | ↓ | ↓ | ↓ | ↓ | ↓ |
Features
| 주요 특징 | 설명 |
|---|---|
| 폴리올레핀 계열 소재와의 상용성 | PP, PE 등 폴리올레핀 기반 수지와의 배합 설계에 활용될 수 있어 필름, 부직포, 컴파운딩 분야에서 적용 검토가 가능합니다. |
| 유연성 및 탄성 부여 | 기존 수지에 유연성이나 탄성 특성을 더하고자 할 때 사용을 검토할 수 있습니다. 실제 효과는 Grade와 배합비에 따라 달라질 수 있습니다. |
| 부드러운 촉감 구현 | 부직포, 필름, 성형품 등에서 보다 부드러운 터치감이나 유연한 표면감을 설계하는 데 도움이 될 수 있습니다. |
| 실링성 개선 | 포장재 필름, 실링층, 접착/실링 관련 배합에서 씰링 특성 개선을 검토할 수 있습니다. 구체적인 씰 온도 및 성능은 별도 확인이 필요합니다. |
| 투명성 및 가공성 개선 | 특정 필름 또는 컴파운드 설계에서 투명성, 흐름성, 가공 안정성 개선을 기대할 수 있습니다. 적용 전 Grade별 물성 확인이 필요합니다. |
| 다양한 공정 적용 가능 | 필름 압출, 부직포, 컴파운딩, 플라스틱 개질, 접착/실링 등 다양한 산업용 소재 분야에서 적용 검토가 가능합니다. |
Applications
다양한 산업용 폴리올레핀 기반 제품 설계에 폭넓게 적용 검토할 수 있습니다.
포장재 필름, 캐스트 필름, 블로운 필름 등에서 유연성, 투명성, 밀착감, 씰링 특성 개선을 검토할 수 있습니다. 실제 적용은 필름 구조, 두께, 사용 수지, 압출 조건에 따라 달라질 수 있습니다.
PP, PE 등 폴리올레핀 기반 컴파운드에서 유연성, 충격 특성, 촉감, 가공성 조절을 위한 개질 소재로 검토할 수 있습니다. 목표 물성에 따라 배합비와 첨가제 조합을 함께 설계해야 합니다.
핫멜트, 실링층, 접착성 배합 등에서 씰링성, 유연성, 접착 보조 특성 개선을 검토할 수 있습니다. 세부 성능은 적용 수지, 점착제, 왁스, 오일 등 배합 시스템에 따라 달라질 수 있습니다.
탄성 시트, 산업용 필름, 플라스틱 부품, 기능성 마스터배치 등 다양한 폴리올레핀 기반 소재 설계에 활용 검토가 가능합니다. 적용 가능 Grade와 공급 조건은 문의를 통해 확인해 주시기 바랍니다.
위생재, 산업용 부직포, 기능성 원단 등에서 부드러운 촉감, 유연성, 탄성 부여를 목적으로 적용 검토가 가능합니다. Grade별 가공 조건 및 원단 특성은 별도 상담을 통해 확인하는 것이 좋습니다.
Benefits
Vistamaxx™ 적용을 통해 다음과 같은 효과를 기대할 수 있습니다. 단, 모든 효과는 Grade, 배합비, 가공 조건 및 최종 제품 구조에 따라 달라질 수 있습니다.
기존 폴리올레핀 수지와의 배합을 통해 압출, 컴파운딩 등 일부 공정에서 가공성 개선을 기대할 수 있습니다.
비교적 경질인 수지 시스템에 유연성이나 탄성 특성을 더하는 데 도움이 될 수 있습니다.
부드러운 촉감, 투명성, 씰링성, 유연성 등 제품 특성 조절을 통해 차별화된 소재 설계가 가능합니다.
PP, PE 등 폴리올레핀 중심의 배합 설계에서 물성 조절용 소재로 검토하기에 적합합니다.
Grade Slate
다양한 점도, 경도, 유연성 스펙트럼을 갖춘 폭넓은 Grade 포트폴리오로 구성되어 있습니다. 아래 Grade별 개략 물성과 주요 적용 분야를 참고해 주시기 바랍니다.
| Grade | Ethylene Contentwt% | HardnessShore | Flex Modulus 1% Secantpsi | MFR 230°Cg/10 min | Key Applications |
|---|---|---|---|---|---|
| Vistamaxx™ 3000 | 11 | 27D | 9,000 | 8.0 | 블로운 필름, PP/TPO 개질, 사출 성형 |
| Vistamaxx™ 3020 FL MED | 11 | 29D | 9,500 | 2.5 | 블로운 필름, 컴파운딩, 열성형, 의료용 |
| Vistamaxx™ 3588 FL MED | 4 | 50D | 58,000 | 8.0 | 캐스트 필름, 식품 연포장재, 의료용 포장재 |
| Vistamaxx™ 3980 FL | 9 | 34D | 17,000 | 8.0 | 블로운 필름, 캐스트 필름, 컴파운딩 |
| Vistamaxx™ 6102 FL MED | 16 | 67A | 2,100 | 3.0 | 블로운 필름, 캐스트 필름, 발포 제품, PP/TPE 개질, 위생용품 |
| Vistamaxx™ 6202 FL MED | 15 | 64A | 1,900 | 20 | 캐스트 필름, 사출 성형, PP/TPE 개질, 압출 코팅, 라미네이션, 위생용품, 의료용 부직포, 퍼스널 케어 |
| Vistamaxx™ 6502 | 13 | 71A | 3,000 | 45 | 컴파운딩, 사출 성형, 폴리머 개질 |
| Vistamaxx™ 6902 | 12 | 76A | 5,300 | 100 | 핫멜트 접착제, 컴파운딩, 폴리머 개질 |
| Vistamaxx™ 7020 BF | 15 | 18C | 2,000 | 20 | 부직포, PP 개질, 의료용 부직포 |
| Vistamaxx™ 7050 BF | 13 | 21C | 3,000 | 45 | 멜트블로운 부직포, 스펀본드 부직포, 위생용 필름 |
| Vistamaxx™ 7810 | 12 | — | 1,300 | 18* | 위생용 탄성 필름, 라미네이트, 블로운 필름 |
| Vistamaxx™ 8380 | 10 | — | — | 3.5 | 핫멜트 접착제, 폴리머 개질 |
| Vistamaxx™ 8580 | — | — | — | 매우 높음* | 핫멜트 접착제, 컴파운딩, 폴리머 개질 |
| Vistamaxx™ 8880 | 6 | 53C | — | 매우 높음* | 핫멜트 접착제, 컴파운딩, 폴리머 개질 (초저점도) |
